Piston CNC pentru cursă scurtă 12T, nylon GF30%

Piston CNC pentru cursă scurtă 12T din nailon GF30%

Piston special alungit, întărit și ușurat semnificativ, conceput pentru ansambluri Short Stroke cu 12 dinți. Pistonul este optimizat pentru mechaboxurile RetroArms, dar poate fi utilizat și în mechaboxurile standard. Este necesar să verificați dacă pistonul poate fi extins complet înainte de prima asamblare. Acest piston diferă de pistonul standard printr-un corp mai lung și, de asemenea, dimensiuni modificate ale șinei de ghidare pentru a asigura mai puțină potrivire atunci când pistonul este scurtat.

Partea din spate a pistonului este puternic ranforsată pentru a rezista forțelor generate de utilizarea arcurilor grele în ansamblurile TSG, DSG și SS (forțe de compresie adesea de aproximativ 19 kg) combinate cu schimbări rapide de sarcină datorate cadențelor ridicate, care ajung adesea la 60 RPS. Această combinație de forță și cadență face ca partea din spate a pistonului să se rupă în cazul pistoanelor convenționale și să lanseze pieptenele în partea din spate a mechabox-ului.

Corpul pistonului este frezat CNC din nailon cu adaos de 30% fibră de sticlă. Acest material are proprietăți foarte bune, în special este rezistent la uzură, poate rezista la temperaturi și presiuni ridicate, poate rezista foarte bine la acțiunea uleiurilor chiar agresive, este rezistent la rupere și este, de asemenea, ușor. Același material este utilizat și pentru producerea variantelor de pistoane presate.

Materialul Nylon utilizat este rezistent la uleiuri și, deși nu este complet necesară lubrifierea canelurilor de ghidare ale corpului pistonului, am integrat buzunare de lubrifiere la punctul de contact dintre piston și mecabox.

În ciuda corpului extins robust, am reușit să menținem o greutate relativ scăzută, ceea ce este foarte important pentru asamblările rapide, de 15,8 g. Nu se mai recomandă mărirea găurilor de relief din cauza posibilei distorsiuni a structurii. Este posibil ca greutatea pistonului să varieze, din cauza impregnării cu umiditate a materialului. Cu toate acestea, se recomandă insistent să nu se usuce pistonul, deoarece absorbția umidității crește semnificativ rezistența materialului.

Pieptenele pistonului este fabricat din oțel pentru arcuri de înaltă calitate prin frezare CNC. Materialul utilizat este atât flexibil, cât și dur datorită tratamentului termic, rezistent la uzură și rupere. În ciuda faptului că nu este necesar să lipiți pieptenele pistonului, unii clienți îl lipesc (în acest caz recomandăm un lipici epoxidic bicomponent) și din acest motiv lăsăm pieptenele brute (fără tratament de suprafață, care poartă un strat de ulei) după tratamentul termic, astfel încât acestea nu mai sunt negre, ci gri închis și pot avea diverse pete de culoare pe ele. Este recomandat să lubrifiați ideal pieptenele pistonului cu vaselină siliconică înainte de instalare.

Acest piston are 12 dinți și, prin urmare, este potrivit pentru utilizarea cu, de exemplu, angrenaje PandoRA 13:1 SS12T.

CNC piston for Short Stroke 12T made of Nylon GF30%

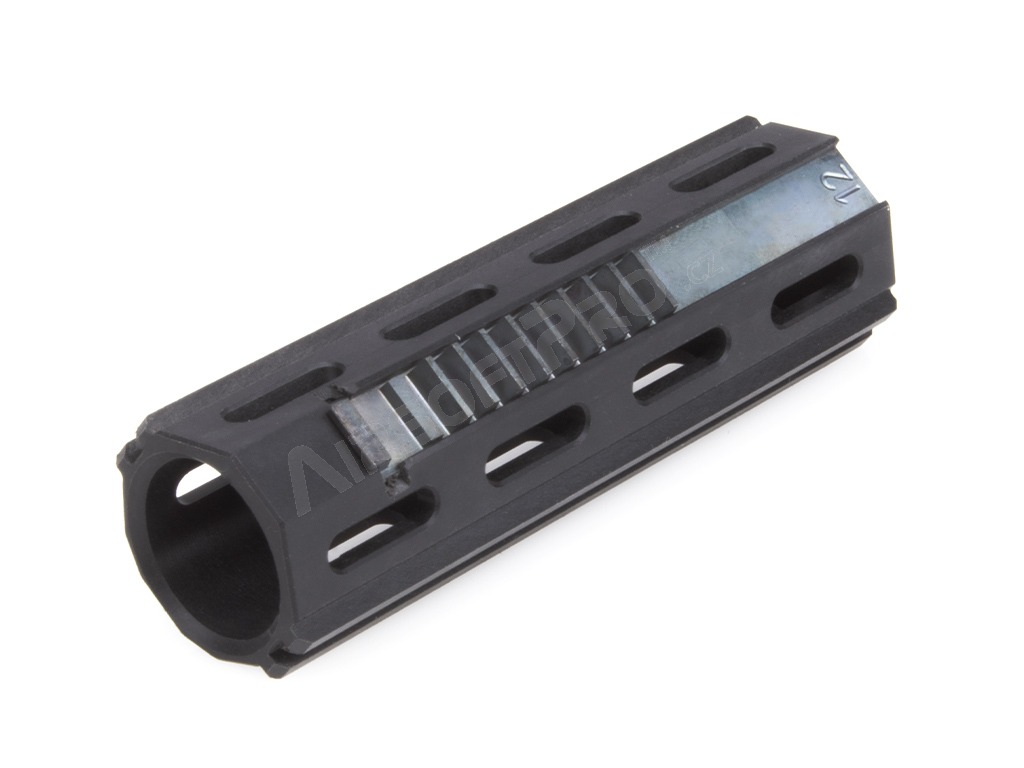

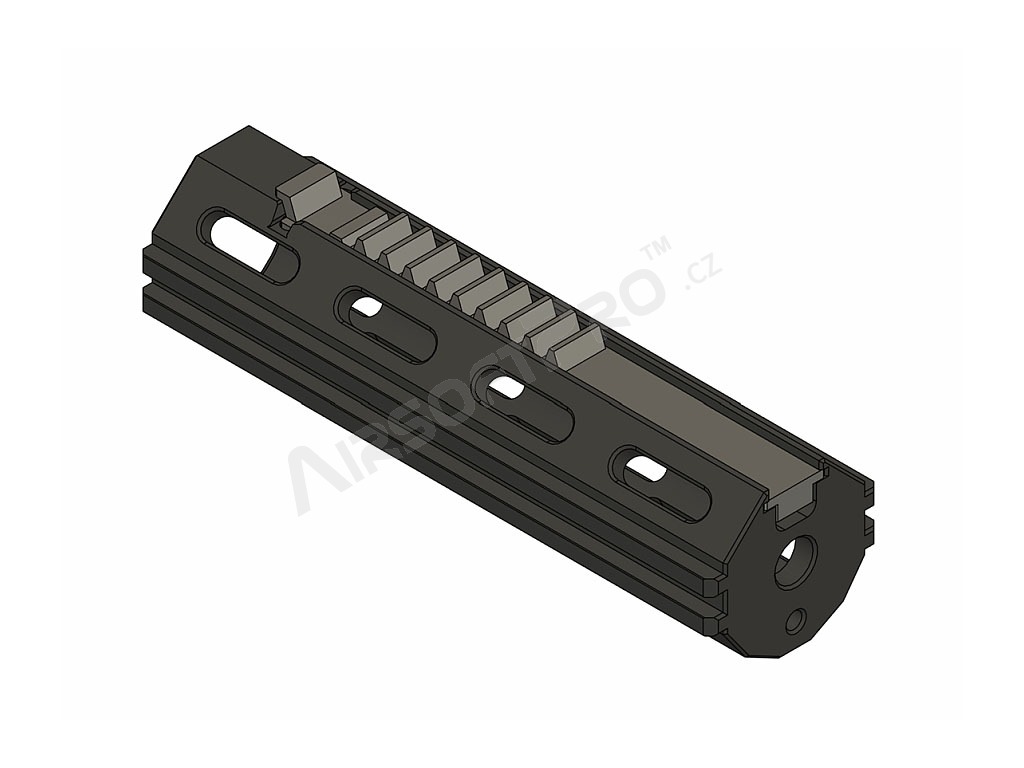

A specially extended, reinforced and significantly lightened piston designed for assemblies Short-Stroked to 12 teeth. The piston is optimized for RetroArms gearboxes, but can be used also in standard gearboxes. Before final assembly, it is necessary to check if the piston can be cocked fully by the 12T sector gear. This piston differs from the standard piston in that it has a longer body and at the same time adjusted dimensions of the guide rails ensuring less leverage during a short stroke of the piston.

The rear part is significantly reinforced to withstand the forces created by the use of strong springs in TSG, DSG and SS assemblies (reach force often around 19 kg) in combination with rapid load changes due to high cadences, often even 60 RPS. It is this combination and cadence, together with the forces of ordinary pistons, that break out the rear part of the piston and shoot the piston rack into the rear part of the gearbox.

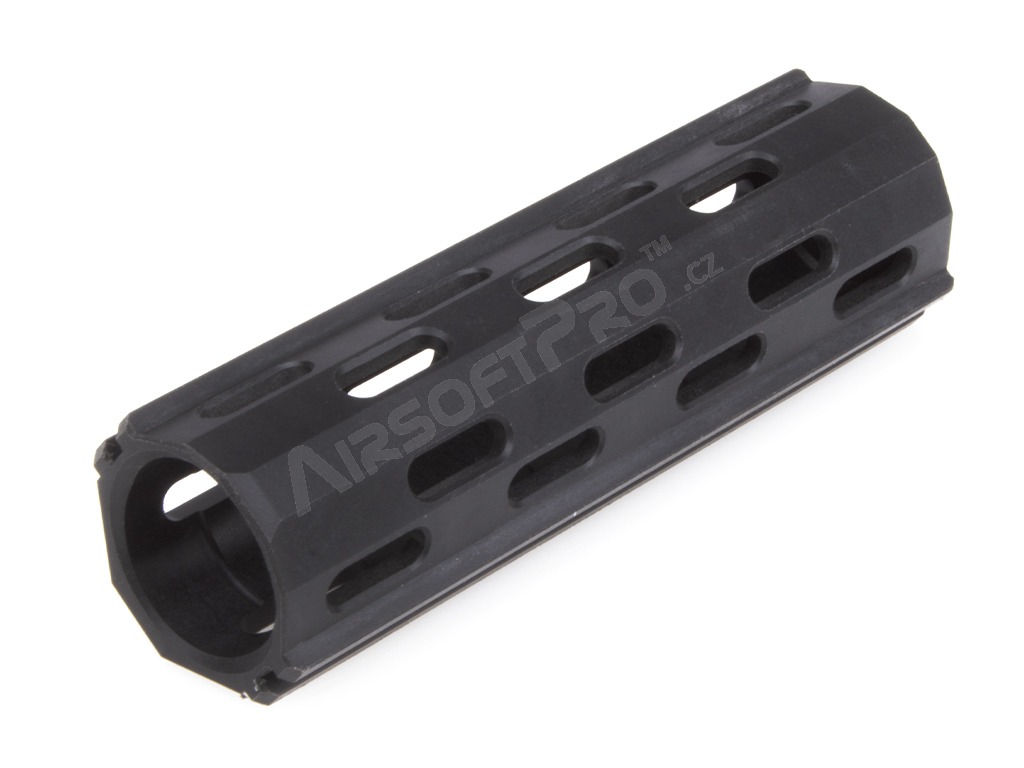

The body of the piston is made by CNC milling from Nylon with the addition of 30% glass fibers. This material has very good properties, in particular it is resistant to wear, it can withstand high temperatures and pressure, it tolerates the action of aggressive oils very well, it is resistant to breakage and it is also light. We also produce pressed variants of pistons from the same material.

The Nylon material used is resistant to oils and despite the fact that it is not absolutely necessary to lubricate the guide grooves of the piston body, we have integrated lubrication pockets at the point of contact between the piston and the gearbox.

Despite the robust extended body, it was possible to maintain a relatively low weight, which is very important for fast builds, namely 15.8 g. We do not recommend enlarging the relief holes due to possible damage to the structure. It is possible that the weight of the piston will vary due to moisture absorption of the material. However, we strongly do not recommend drying the piston, soaking in moisture significantly increases the strength of the material.

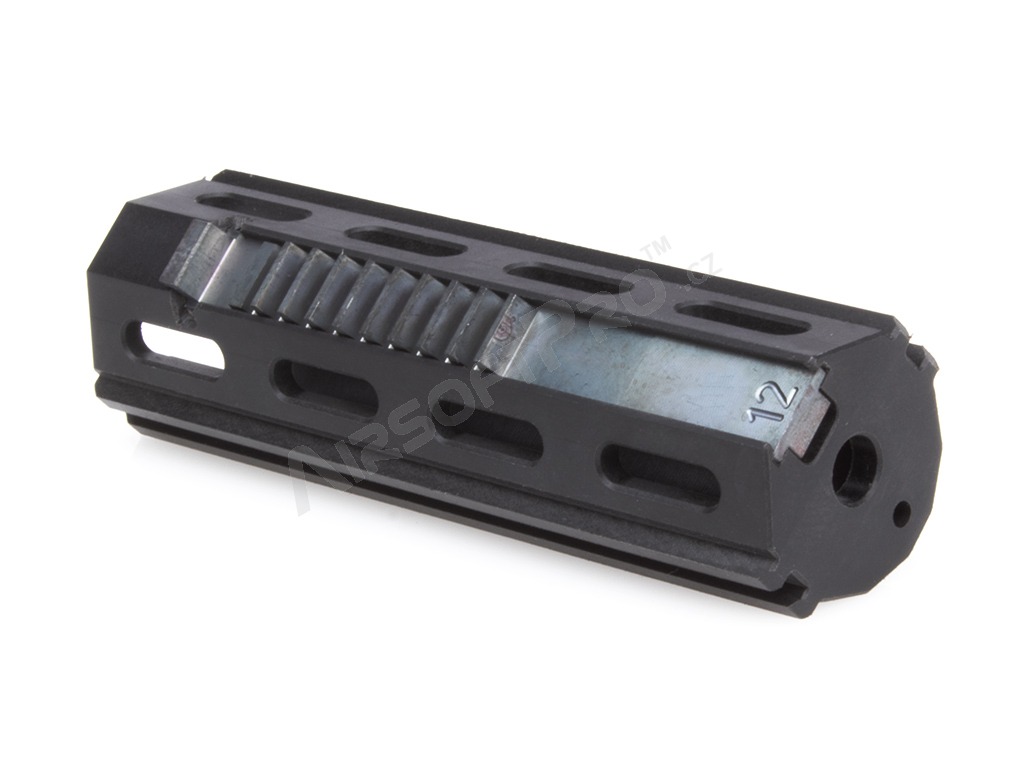

The piston rack is made of high quality spring steel by CNC milling. The material used is flexible, and at the same time, thanks to the heat treatment, it is also hard, resistant to wear and tear. Despite the fact that it is not necessary to glue the piston rack, some customers glue it (in that case we recommend a two-component epoxy glue) and for this very reason we leave the racks raw (without surface treatment that carries an oil layer) after heat treatment, therefore they are no longer black , but dark gray and may have various colored spots on them. Before installation, it is recommended to lubricate the piston rack, ideally with silicone vaseline.

This piston has 12 teeth and is therefore suitable for use with e.g. PandoRA gears 13:1 SS12T.
