Cutie de viteze CNC V2 (8mm), QSC, ediția 2024

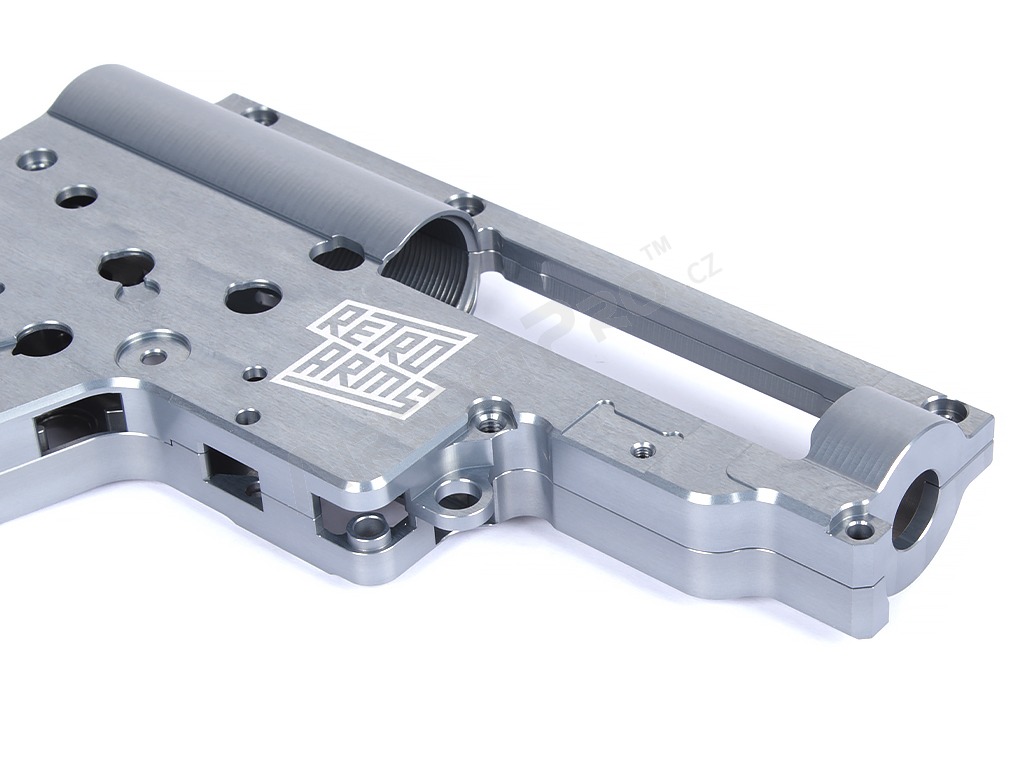

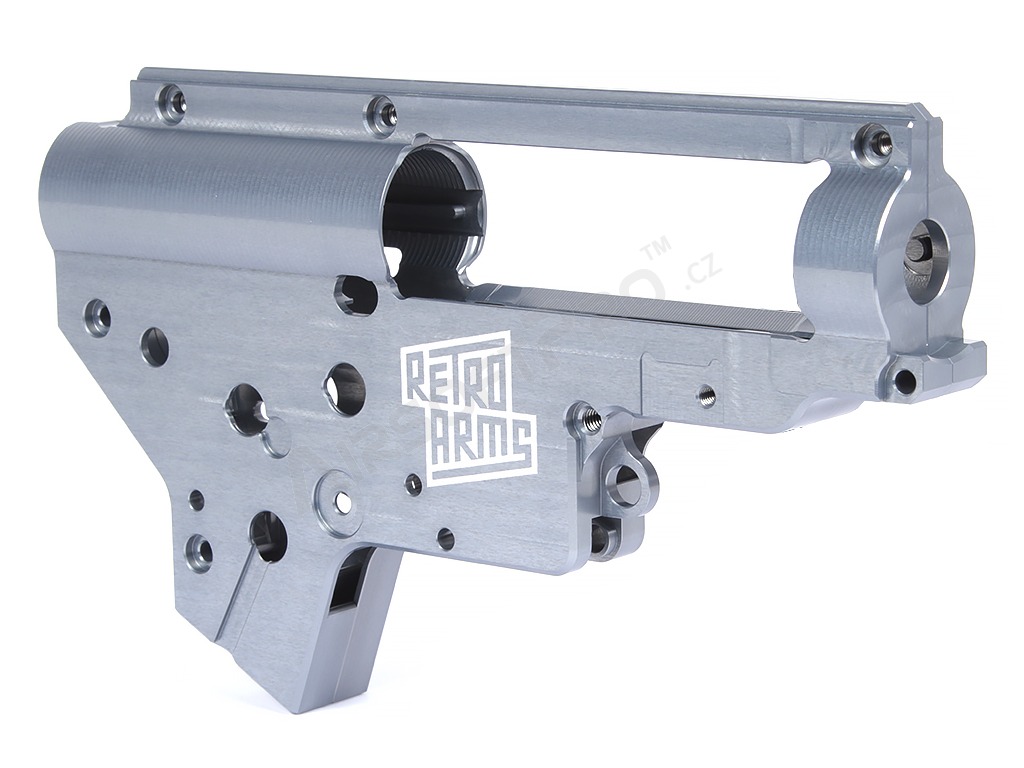

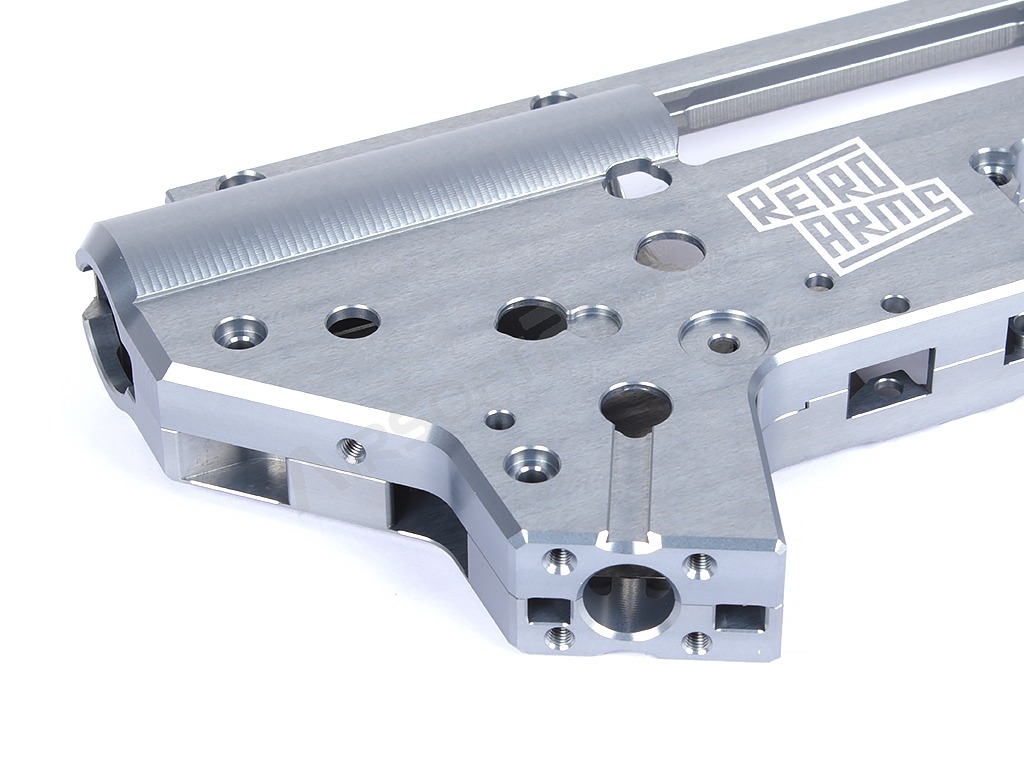

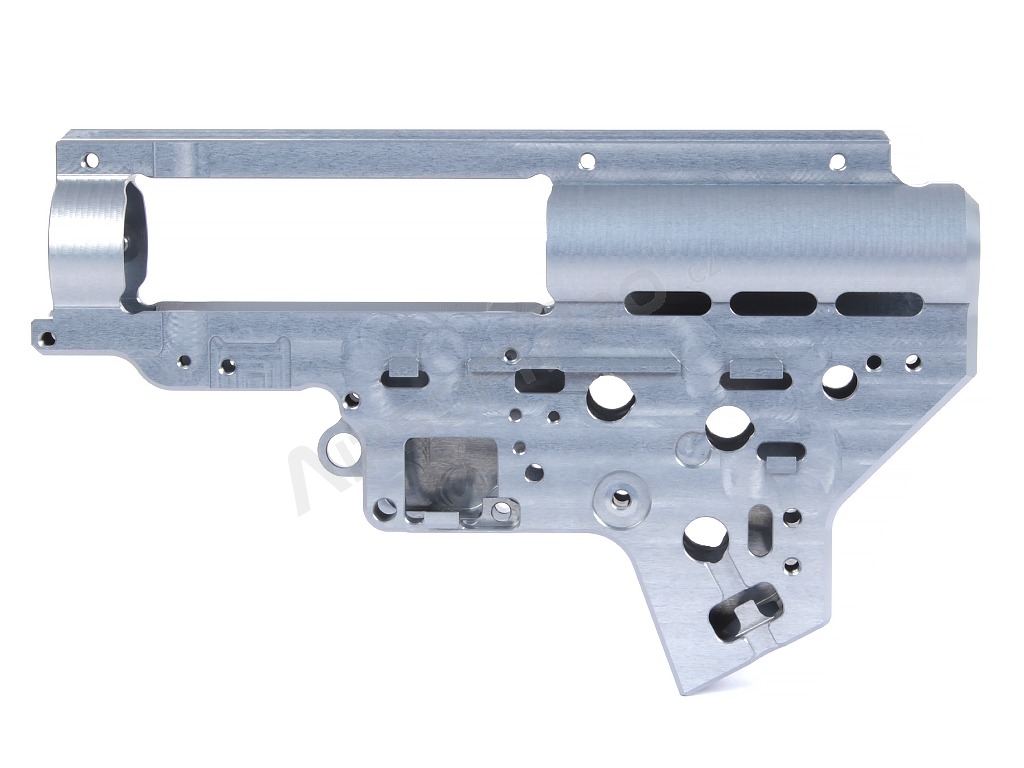

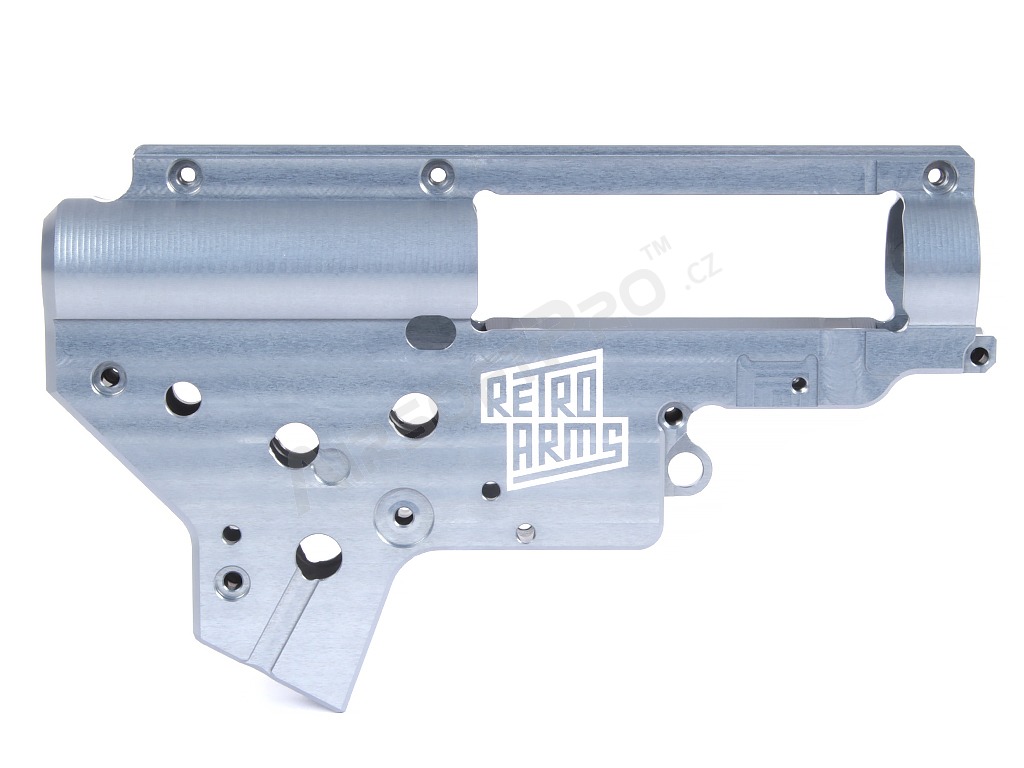

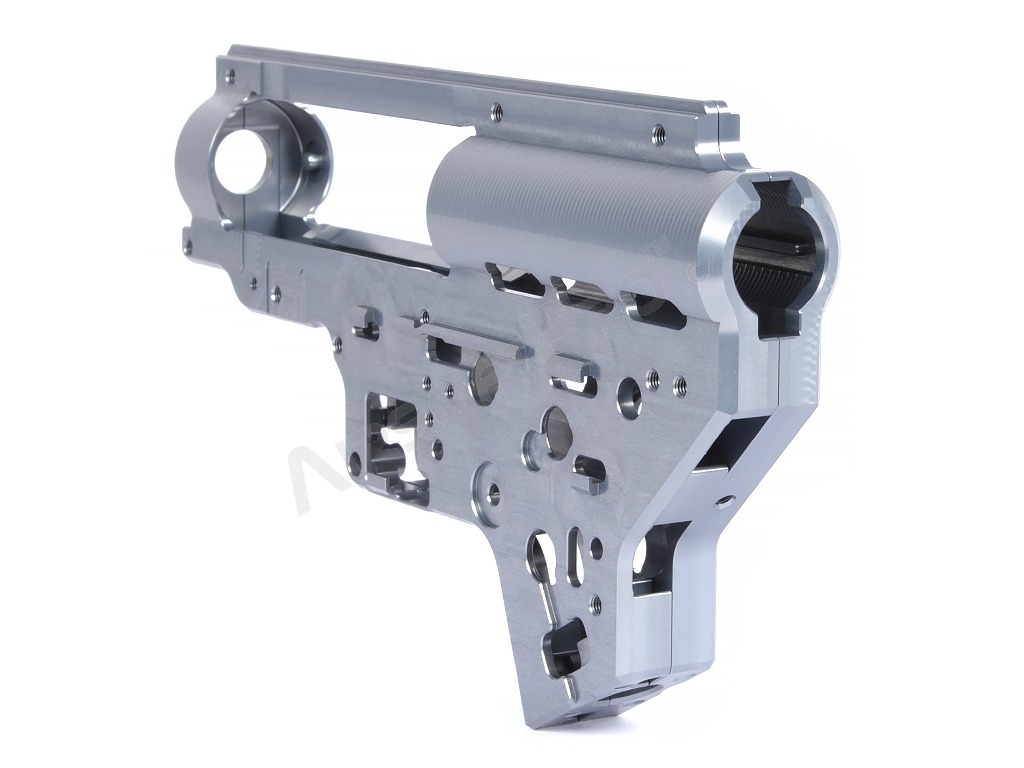

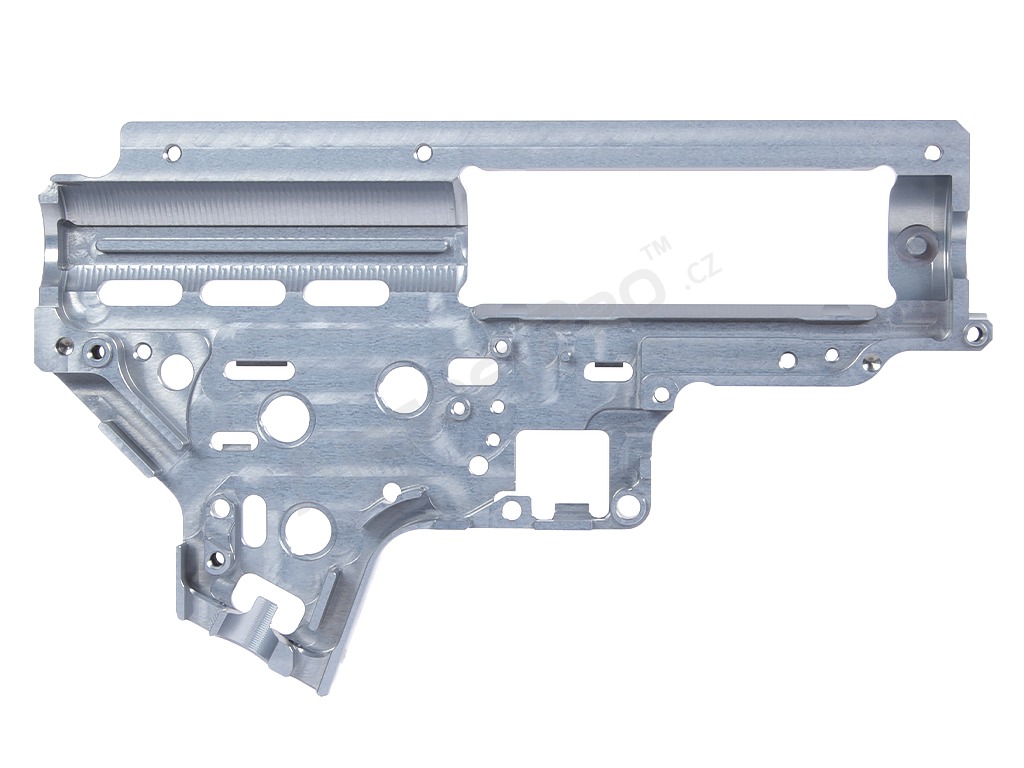

CNC mechabox V2 proiectat pentru arme airsoft tip AR15 (M4), M16 și alte tipuri de arme cu mechabox V2, fabricat din cel mai puternic duraluminiu aerospațial EN AW 7075 T651, care are o rezistență la tracțiune mai mare(590MPa) decât oțelul structural convențional (390MPa). Datorită materialului utilizat, mechabox are o durabilitate de câteva ori mai mare decât o mechabox convențională acoperită cu zinc. Mechabox este fabricat pe mașini-unelte CNC de precizie, direct în fabrica RetroArms. Numărul din paranteze (8mm) înseamnă diametrul orificiului pentru rulment.

Culoarea produsului poate varia.

Lista de modificări

Ce este nou în versiunea 2024? De ce RetroArms schimbă mechabox-ul după atât de mulți ani?

• Poziție îmbunătățită a cilindrului: montare reproiectată a cilindrului în 4 puncte de sprijin în loc de lungime totală - ce înseamnă acest lucru pentru dumneavoastră? Compatibilitate mai bună cu mai mulți producători și instalare mai ușoară.
• Detaliu îmbunătățit al roții motorului: Pentru a susține cabluri mai mari. Spațiu reproiectat în jurul roții motorului pentru cabluri. Acest lucru înseamnă că acum veți avea mai puține probleme cu cablurile dezizolate.
• Găuri îmbunătățite pentru rulmenți: mulți clienți lipesc rulmenții, astfel încât sunt prevăzute "buzunare de lipit" pentru a sigila rulmenții.
• Îmbunătățiri ale detaliilor Mechabox: Pentru că vă doriți nu numai un mechabox complet funcțional, ci și un produs frumos și 100% finisat.
• Raza crescută în partea din față a mechabox-ului: Aceasta înseamnă că acum este mai puternică și mai rezistentă la rupere.
• Șina pistonului reproiectată: pentru o durată de viață mai lungă a mechabox-ului.
• Șină din spate a comutatorului de mod de tragere reproiectată: Compatibilitate multi-fabricant.
• Orificiu pivot central reproiectat: Compatibilitate multi-fabricant.
• Fereastra pistonului.
• Spațiu reproiectat în jurul roții pistonului: Compatibilitate multi-fabricant (pssst Pandora este cel mai bun :) )

• Reținerile arcului au o crestătură pentru a împiedica arcurile brațului de alimentare și ale apărătorii trăgaciului să cadă.
• Fereastră de inspecție AOE.
• Găurile pentru rulmenți au un diametru mai mic cu -0,02 mm (7,98 mm) pentru a preveni rotirea rulmentului după instalare, iar marginile anterioare sunt teșite pentru a facilita instalarea.
• Canelurile pentru cabluri au fost mărite cu 1 mm, astfel încât cablurile cu o secțiune transversală de 2,5 mm pot fi acum dirijate fără probleme.
• Proeminență de protecție pentru a preveni pătrunderea cablurilor în gâtul motorului.
• Toate filetele sunt acum formate, acestea au o rezistență mai mare în comparație cu filetele tăiate.
• Cele două jumătăți ale mechabox-ului sunt centrate de urechi și caneluri frezate.
• O gaură prin care se poate elibera zăvorul invers.
• Pentru o durabilitate și mai mare, se consolidează zona critică din exteriorul mechabox-ului, lângă capul cilindrului, unde există acum o rază mare și 100% mai mult material în această zonă.
• Marginile exterioare sunt șanfrenate la mașină.
• Diametrele găurilor pentru rulmenți sunt marcate pe partea exterioară a mechabox (8 mm sau 9 mm).

Mechabox-ul are un arc QSC cu schimbare rapidă, care permite scoaterea arcului prin simpla rotire a unei chei Allen cu mandrina arcului, fără a fi necesară pornirea mechabox-ului. Cu această soluție, firul arcului trebuie să fie fixat cu un șurub. În cazul armelor AR15 (M4), acest lucru se face prin strângerea șurubului stocului, sau în cazul armelor care au, de exemplu, un stoc pliabil, este necesar să se fixeze firul arcului cu un șurub QSC. În caz contrar, poate apărea o situație în care firul arcului rămâne blocat în arc. Acest lucru se datorează schimbării rapide a arcului, firul arcului nu este fixat în mechabox, ci poate fi scos prin rotirea cheii.

Spațiul pentru contactele de declanșare a fost adaptat pentru a permite instalarea și utilizarea contactelor de declanșare comune și a unităților de procesare de la producătorii disponibili în comerț, de exemplu Gate etc.

Mechabox-ul CNC V2 este finisat cu o anodizare de protecție, deoarece proprietățile duraluminiului EN AW 7075 T651 îl fac practic neanodabil. Datorită durității și rezistenței sale ridicate, comparativ cu aluminiul anodizat convențional, anodizarea convențională nu va pătrunde în acest material. Dacă acest duraluminiu nu este protejat printr-un tratament de suprafață, există un risc ridicat de coroziune a aluminiului (pete gri mari, uneori cu aspect mucegăit).

CNC mechabox poate fi instalat în arme airsoft în standardul Tokyo Marui. Acest lucru este valabil și pentru piesele interne. Nu utilizați niciodată forța brută la instalarea pieselor interne sau a mechabox-ului în sine. Când strângeți șuruburile, utilizați un cuplu de strângere maxim de 1Nm, altfel cheia se va roti în capul șurubului. Nu este necesar să strângeți șuruburile "la sânge", dacă doriți să fiți siguri că șuruburile nu se vor slăbi, utilizați adeziv pentru slăbirea filetelor sau vopsea.

Orice forță de arc poate fi instalată în mechaboxul CNC, dar fiți conștienți de faptul că, cu cât este mai puternic resortul, cu atât este mai mică durata de viață a mechaboxului.

Pachetul include

• CNC mechabox V2 (8mm) - QSC
• set de șuruburi
• Sârmă de arc QSC

!! Mechabox nu este compatibil cu capul de cilindru MAXX !!!

Instalarea pieselor interne în mechabox, precum și a mechabox-ului în armă necesită expertiză, experiență și îndemânare. Datorită numărului mare de producători diferiți de arme de airsoft, unde fiecare producător își "inventează" propriile dimensiuni și nu există standarde în airsoft, așa cum știm comun din ingineria mecanică, de exemplu ISO, etc., un tip de armă de la mai mulți producători poate fi complet diferit, atât în ceea ce privește dimensiunea, cât și designul pieselor interne sau al mecanismului. Prin urmare, recomandăm producătorii de arme care listează Tokyo Marui compatibile, unde nu ar trebui să existe probleme cu compatibilitatea CNC mechabox.

CNC gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Product color may vary.

Changelog

What is new in 2024 version? Why RetroArms is changing the gearbox after all these years?

• Improved position of Cylinder: Redesigned cylinder mounting on 4 support points instead of full lenght - what does this meant for you? Better compatibility with more manufacters and easier installation.
• Improved details at bevel gear: For supprot of bigger cables. Redesigned space around bevel gear for your cables, it means that now you will have less problems with stripped cables.
• Improved holes for bearings: We know that most of you guys glueing bearings, so RA prepared “glue pockets” for sealing bearings.
• Distinctive detailing and skimming of details at the Gearbox: Because you want not even fully working gearbox, but also nice and 100% finished product.
• Enlarged radius in front of gearbox: It means that now is tougher, and more resistable againts cracking.
• Redesigned piston rail: For longer gearbox life.
• Redesigned rails for selector plate: Compatibility with more manufacturers.
• Redesigned hole for center pin: Compatibility with more manufacturers.
• Piston windows: For coocking piston check.
• Redesigned space around sector gear: Compatibility with more manufacturers (pssst PandoRA is best :) )

Package includes: CNC Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• AOE control hole.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness.If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
