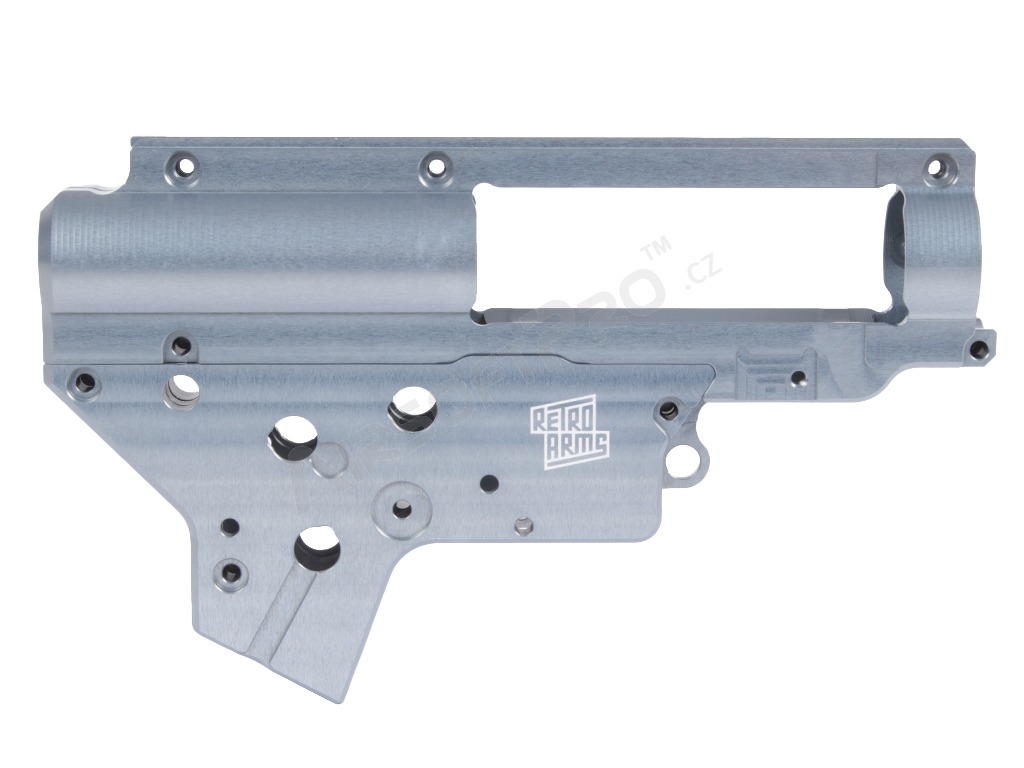

Cutie de viteze divizată CNC V2 (8 mm), QSC

CNC split mechabox V2 proiectat pentru arme airsoft tip AR15 (M4), M16 și alte tipuri de arme cu mechabox V2, fabricat din cel mai puternic duraluminiu aerospațial EN AW 7075 T651, care are o rezistență la tracțiune mai mare(590MPa) decât oțelul structural convențional (390MPa). Datorită materialului utilizat, mechabox are o durabilitate de câteva ori mai mare decât o mechabox convențională acoperită cu zinc. Mechabox este fabricat pe mașini-unelte CNC de precizie, direct în fabrica RetroArms. Numărul din paranteze (8mm) înseamnă diametrul orificiului pentru rulment.

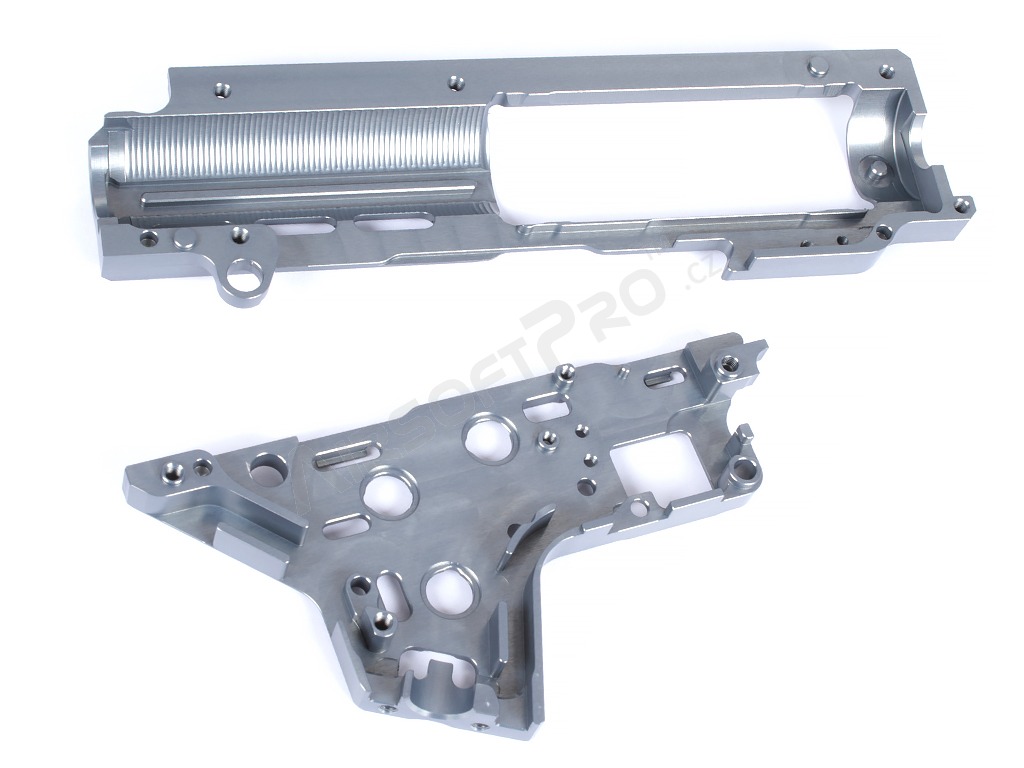

Mechabox divizat înseamnă că mechabox-ul este împărțit în două părți - superioară și inferioară. Un mechabox divizat are mai multe avantaje. În special, este ușor să instalați piesele interne în mechabox. La reglarea sistemului de aer, partea inferioară a mechabox-ului este instalată în pistol și numai partea superioară, care este fixată pe un știft, este îndepărtată. Acest lucru elimină necesitatea de a asambla și dezasambla cea mai mare parte a pistolului. Acest mechabox divizat poate fi instalat într-un corp AR15 (M4) foarte curbat și poate fi combinat cu orice cameră Hop Up AR15 (M4).

Lungimea recomandată a duzei este de 21,4 mm. Cu toate acestea, lungimea duzei poate fi afectată de alți factori, în special de unghiul brațului de alimentare sau de lungimea variabilă a gâtului de cauciuc HopUp, unde în cazuri rare poate fi necesară o duză cu o lungime diferită.

• Reținerile arcului au o crestătură pentru a preveni căderea arcului brațului de alimentare și a arcului declanșatorului.
• Găurile pentru rulmenți au un diametru mai mic cu -0,02 mm (7,98 mm) pentru a preveni rotirea rulmentului după instalare, iar marginile anterioare sunt șanfrenate pentru a facilita instalarea.
• Canelurile pentru cabluri au fost mărite cu 1 mm, astfel încât cablurile cu o secțiune transversală de 2,5 mm pot fi acum dirijate fără probleme.
• Proeminență de protecție pentru a preveni pătrunderea cablurilor în gâtul motorului.
• Toate filetele sunt acum formate, acestea au o rezistență mai mare în comparație cu filetele tăiate.
• Cele două jumătăți ale mechabox-ului sunt centrate de urechi și caneluri frezate.
• O gaură prin care se poate elibera zăvorul invers.
• Pentru o durabilitate și mai mare, punctul critic de pe exteriorul mechabox-ului de lângă capul cilindrului a fost întărit, unde există acum o rază mare și cu 100% mai mult material în acest loc.
• Marginile exterioare sunt șanfrenate la mașină.
• Pe partea exterioară a mechabox, sunt marcate diametrele găurilor pentru rulmenți (8 mm sau 9 mm).

Mechabox-ul are un arc QSC cu schimbare rapidă, care permite scoaterea arcului prin simpla rotire a unei chei Allen cu mandrina arcului, fără a fi necesară pornirea mechabox-ului. Cu această soluție, este necesar să fixați firul arcului cu un șurub. În cazul armelor AR15 (M4), acest lucru se face prin strângerea șurubului stocului sau în cazul armelor care au, de exemplu, un stoc pliabil, este necesar să se fixeze firul arcului cu un șurub QSC. În caz contrar, poate apărea o situație în care firul arcului rămâne blocat în arc. Acest lucru se datorează schimbării rapide a arcului, firul arcului nu este fixat în mechabox, ci poate fi scos prin rotirea cheii.

Spațiul pentru contactele de declanșare a fost adaptat pentru a permite instalarea și utilizarea contactelor de declanșare comune și a unităților de procesare de la producătorii disponibili în comerț, de exemplu Gate etc.

Mechabox-ul CNC V2 este finisat cu o anodizare de protecție, deoarece proprietățile duraluminiului EN AW 7075 T651 îl fac practic neanodabil. Datorită durității și rezistenței sale ridicate, comparativ cu aluminiul anodizat convențional, anodizarea convențională nu va pătrunde în acest material. Dacă acest duraluminiu nu este protejat printr-un tratament de suprafață, există un risc ridicat de coroziune a aluminiului (pete gri mari, uneori cu aspect mucegăit).

CNC mechabox poate fi instalat în arme airsoft în standardul Tokyo Marui. Acest lucru este valabil și pentru piesele interne. Nu utilizați niciodată forța brută la instalarea pieselor interne sau a mechabox-ului în sine. Când strângeți șuruburile, utilizați un cuplu de strângere maxim de 1Nm, altfel cheia se va roti în capul șurubului. Nu este necesar să strângeți șuruburile "la sânge", dacă doriți să fiți siguri că șuruburile nu se vor slăbi, utilizați adeziv pentru slăbirea filetelor sau vopsea.

Orice forță a arcului poate fi instalată în mechaboxul CNC, dar fiți conștienți de faptul că cu cât este mai puternic resortul, cu atât este mai mică durata de viață a mechaboxului.

Pachetul include

• CNC split mechabox V2 (8mm) - QSC
• set de șuruburi
• Sârmă de arc QSC

!! Mechabox nu este compatibil cu capul de cilindru MAXX !!!

Instalarea pieselor interne în mechabox, precum și a mechabox-ului în armă necesită expertiză, experiență și îndemânare. Datorită numărului mare de producători diferiți de arme de airsoft, când fiecare producător "inventează" propriile dimensiuni și nu există standarde în airsoft, așa cum știm comun din ingineria mecanică, de exemplu ISO, etc., un tip de armă de la mai mulți producători poate fi complet diferit atât în ceea ce privește dimensiunea, cât și designul pieselor interne sau al mecanismului. Prin urmare, recomandăm producătorii de arme care listează Tokyo Marui compatibil unde nu ar trebui să existe probleme cu compatibilitatea CNC mechabox.

CNC split gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Split gearbox means, that this gearbox is designed as a two part - Upper and Lower. Having a split gearbox has many advantages. For example much more easy installation of the inner parts into the gearbox. During setups of you cylinder set, there is no need of removing whole gearbox from your receiver, only upper part can be dismounted, because it‘s mounted on one receiver pin. This gearbox can be installed even into the receivers AR15 (M4), what are not completely straight, with any AR15 (M4) Hop Up chamber of your choice.

Recommended nozzle length is 21,4mm. Be aware that nozzle length can be influenced by many factors, for example angle of the tapped plate or different length of front part of the Hop Up bucking. In these scenarios, you will need a different nozzle length.

Package includes: CNC Split Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
