Cutie de viteze CNC V2 DSG, TSG (8mm), QSC

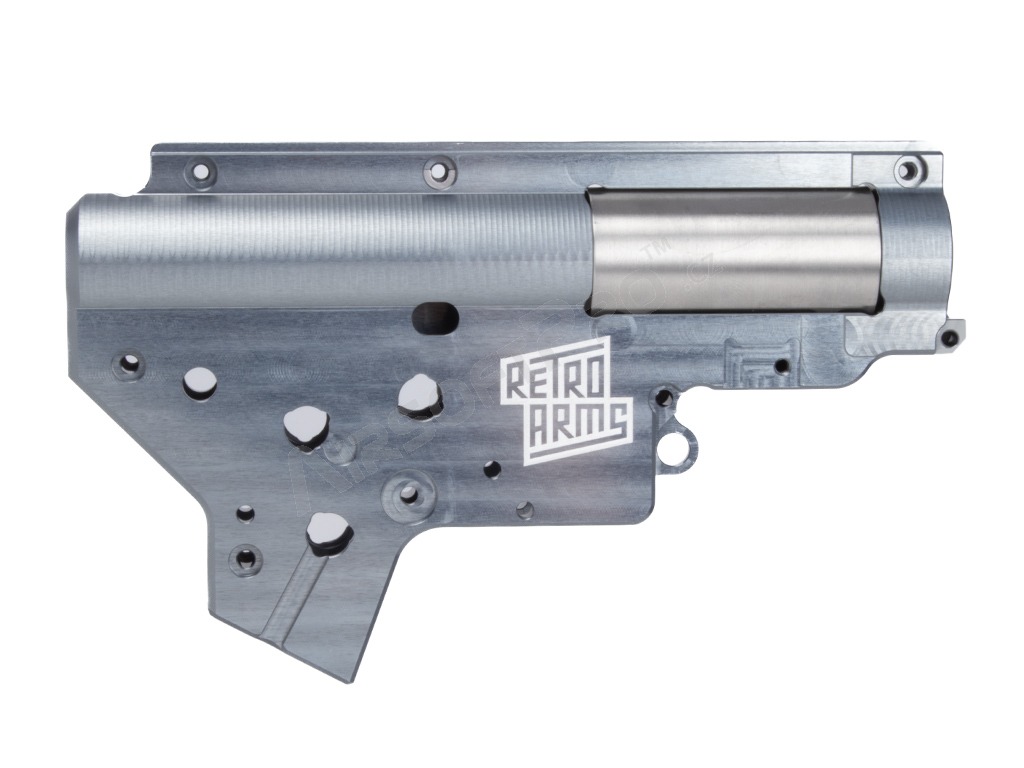

Ce este o mechabox DSG?

Atunci când se instalează un sistem DSG și TSG într-un mechabox standard, se folosesc adesea arcuri mai groase (M150 și peste) pentru a compensa lipsa de aer din sistem și pentru a asigura ciclarea corespunzătoare a mechabox-ului. Cu toate acestea, din cauza arcurilor puternice și a cursei scurte a pistonului, șinele de ghidare a pistonului sunt supuse unei sarcini mari din cauza frecării pistonului de acestea din cauza arcului puternic, și au o lungime de numai aproximativ 6-39 mm, din lungimea lor totală utilizabilă de aproximativ 6-67 mm. Și aceasta cu un ciclu de repetiție adesea mai mare de 30 de ori pe secundă. Șinele încărcate în acest mod tind să se rupă sau să se șlefuiască în timp.

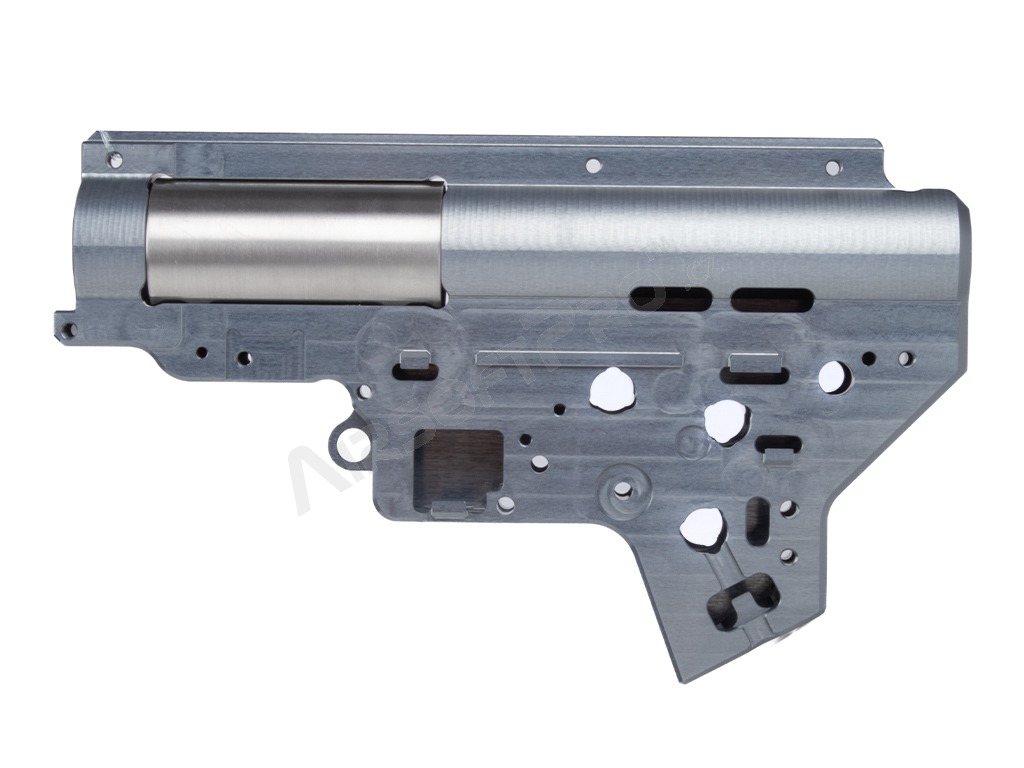

Mechaboxul RetroArms DSG rezolvă această problemă prin scurtarea rolei și a fitingului acesteia cu 20 mm, înlocuind lungimea neutilizată a rolei cu o lungime utilă a șinei. În acest fel, pistonul se mișcă pe o lungime a șinei de aproximativ 26-59 mm, ceea ce reprezintă o îmbunătățire semnificativă față de mecabox-urile standard.

În plus, RetroArms a mers un pic mai departe și a echipat mechabox-ul cu 5 rulmenți cu bile în partea de sus pentru a permite mai mult spațiu liber în sistem și o mai bună ghidare a pistonului. Acești rulmenți nu funcționează imediat după asamblare, ci după câteva sute de fotografii, când componentele din mechabox "se așează". Rulmenții sunt reglați pentru pistoanele RetroArms, utilizarea pistoanelor de la alți producători este posibilă, dar nu putem garanta funcționarea corectă a rulmenților.

Mechabox-ul DSG este optimizat pentru a funcționa cu ETU-urile Gate Titan și Aster, JeffTron Leviathan și Scylla, Perun Hybrid și alte unități similare, contactele de declanșare standard și ETU-urile care necesită un întrerupător de ardere funcțional nu sunt compatibile.

CNC mechabox V2 proiectat pentru arme airsoft precum AR15, M16, MP5 și alte tipuri de arme cu mechabox V2. Mechabox-urile RetroArms sunt fabricate dintr-un bloc din cel mai puternic duraluminiu aerospațial EN AW 7075 T651, care are o rezistență la tracțiune mai mare (590 MPa) decât oțelul structural convențional (390 MPa). Datorită materialului utilizat, mechabox are o durată de viață de câteva ori mai mare decât o mechabox convențională acoperită cu zinc. Mechabox este fabricat pe mașini-unelte CNC de precizie, direct în fabrica RetroArms.

Numărul din paranteze (8 mm) indică diametrul orificiului pentru rulment.

Mechabox are un arc QSC cu schimbare rapidă, care permite scoaterea arcului prin simpla rotire a cheii Allen cu mandrina arcului, fără a fi necesară pornirea Mechabox. Pentru această soluție, firul arcului trebuie să fie fixat cu un șurub, pentru replicile AR15 acest lucru se face prin strângerea șurubului stocului, pentru armele care au, de exemplu, un stoc pliabil, firul arcului QSC trebuie să fie fixat cu un șurub. În caz contrar, poate apărea o situație în care torsiunea arcului va face ca acesta să se răsucească și să provoace blocarea mechabox-ului, cu posibile deteriorări ale pistonului, roților, motorului și mechabox-ului în sine.

CNC mechabox poate fi instalat în arme airsoft fabricate în standardul Tokyo Marui. Acest lucru este valabil și pentru piesele interne. Nu folosiți niciodată forța brută la instalarea pieselor interne sau a mechabox-ului în sine. Atunci când strângeți șuruburile, utilizați un cuplu de strângere maxim de 1,2 Nm, în caz contrar filetele vor fi scoase. Dacă doriți să fiți siguri că șuruburile nu se vor slăbi, utilizați adeziv sau vopsea pentru slăbirea filetelor.

Se pot utiliza arcuri de orice rezistență, însă vă recomandăm să instalați arcuri M160 sau mai puternice pentru a asigura ciclarea corespunzătoare a mechabox-ului.

Instalarea pieselor interne în mechabox, precum și a mechabox-ului în armă, necesită expertiză, experiență și îndemânare. Datorită numărului mare de producători diferiți de replici de airsoft care copiază și rotunjesc dimensiunile componentelor în airsoft, nu există standarde (precum ISO, EN etc.). Prin urmare, mechabox-ul RetroArms poate fi plug-and-play în replicile unui producător, dar o problemă pentru a instala în replica altui producător. Am încercat să facem mechabox-ul cât mai aproape posibil de mechabox-urile originale Tokyo Marui, echipând în același timp mechabox-ul cu îmbunătățiri minore, cum ar fi o trestie sub axa motorului pentru atașarea firelor, ferestre pentru o ajustare mai ușoară a roților, găuri de vierme pe părțile laterale ale mechabox-ului pentru alinierea axei în corp etc.

Lucruri mici pentru îmbunătățirea calității vieții

• Toate suporturile arcurilor mici (trăgaci, opritor de trăgaci, zăvor de recul, braț de alimentare) au o crestătură pentru arc pentru a minimiza tendința de a ieși afară, în special atunci când se desfășoară.
• Fereastra de inspecție AoE.
• Găurile pentru rulmenți au diametrul mai mic cu 0,02 mm pentru a preveni rotirea rulmentului după montare, iar marginile anterioare sunt șanfrenate pentru a facilita instalarea. De asemenea, acestea sunt echipate cu buzunare ANTIROT pentru rulmenți lipiți/ANTIROT. Pentru o instalare mai ușoară a rulmenților, puteți descărca și imprima șablonul RetroArms.
• Caneluri lărgite pentru cabluri.
• Limbă pentru cabluri sub axa motorului.
• Filetele sunt formate, au o rezistență mai mare comparativ cu filetele tăiate.
• Jumătățile mechaboxului sunt centrate prin file frezate și caneluri în jurul perimetrului.
• O gaură permite deblocarea zăvorului invers.
• O secțiune și mai întărită în jurul capului cilindrului.

Pachetul include

• Mechabox CNC
• set de șuruburi
• Sârmă de arc QSC
• Cilindru DSG
• șină superioară cu rulmenți

What is a DSG gearbox?

When installing DSG & TSG into standard GB shells, stronger springs (M150 or more) are usually used to substitute the missing air volume in the system and to ensure proper cycling of the gearbox. With strong springs and shortened piston travel, the piston guide rails are under significant stress from piston prying on them under spring tension only on approximately 6–39 mm from their full usable length of approx. 6–67 mm, and on top of that the cycle rate is often higher than 30 RPS. Those rails then tend to snap off, or slowly abrade away.

RetroArms DSG gearbox solves this problem by shortening the cylinder housing and the cylinder by 20 mm, replacing thus the unused cylinder length with useful piston rails. Like this the piston now sits on rails with usable length of approx. 26–59 mm, which is significant progress.

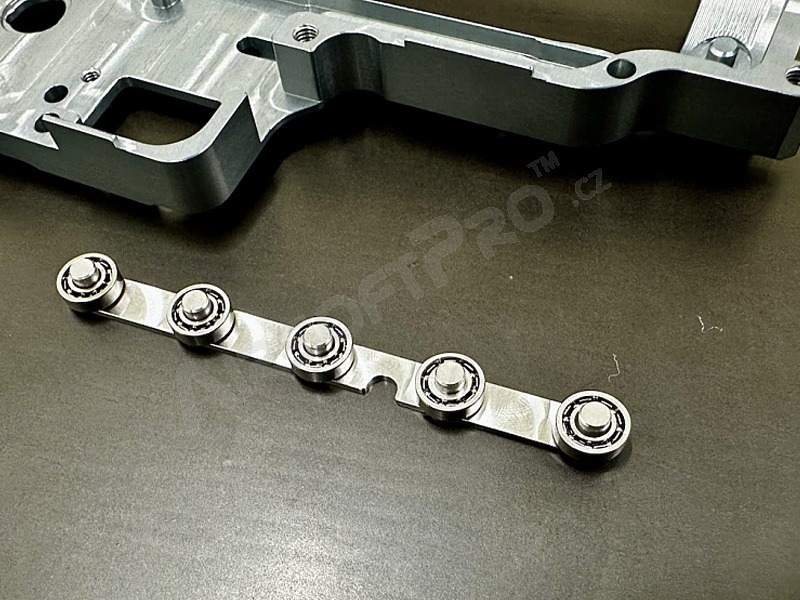

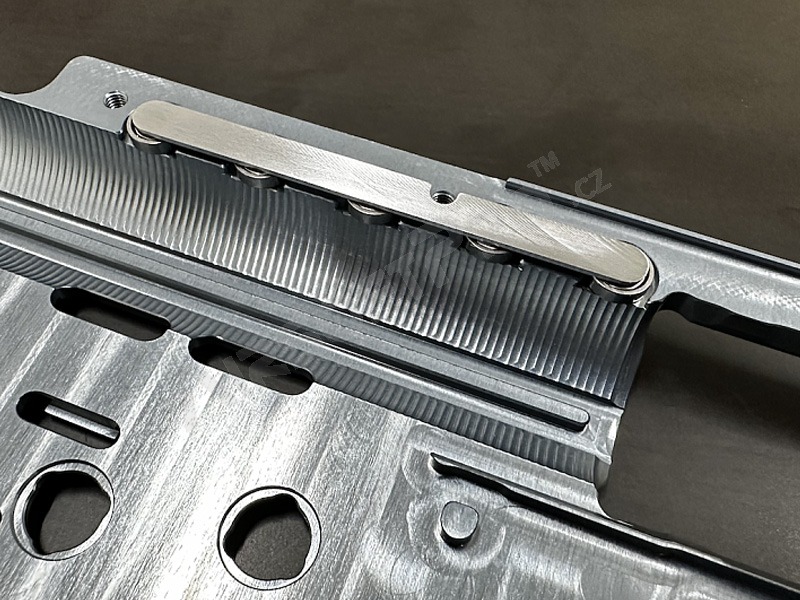

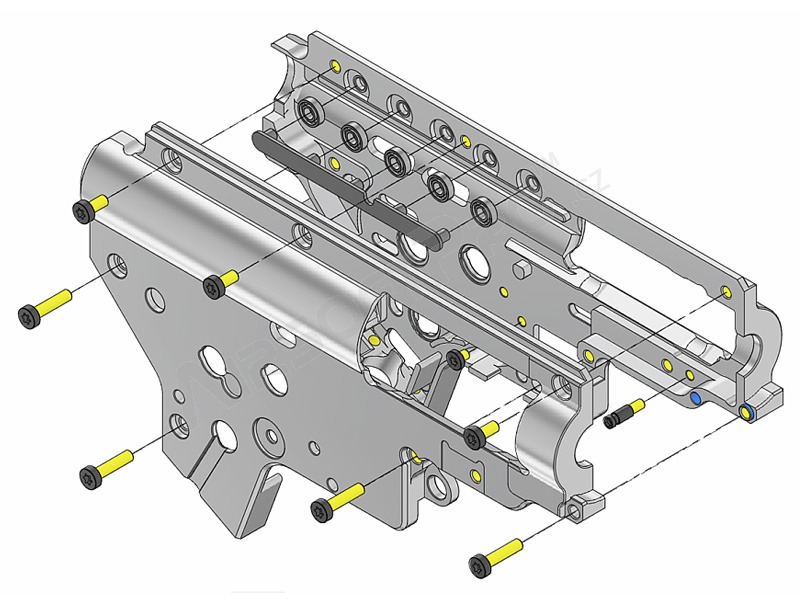

On top of that RetroArms went a little further and equipped the DSG gearbox with 5 guide bearings above the piston to allow a little more play in the system and better piston guidance. Those bearings won’t work right after assembling the gearbox, but after a couple hundreds of shots when all the parts wear down a little bit in the GB shell. The bearings are tuned for RetroArms pistons, usage of pistons of other manufacturers is still possible, but we cannot ensure compatibility with them.

DSG gearbox is optimized for use with Gate Titan and Aster, JeffTron Leviathan and Scylla, Perun Hybrid and other similar ETUs. Standard trigger contacts and ETUs requiring working cut-off lever are not supported.

CNC gearbox V2 is intended to be used with airsoft replicas of AR15, M16, MP5 and other rifles with V2 gearboxes. RetroArms gearbox is manufactured from a single block of aviation grade duralumin EN AW 7075 T651, which has greater tensile strength (590 MPa) than standard structural steel (390 MPa). Thanks to this material RetroArms gearbox shell has several times longer lifespan than standard zinc-alloy gearbox shells. Gearbox shells are manufactured on precise CNC machines directly in RetroArms company in the Czech Republic.

The number in the brackets (e.g. (8mm)) describes the diameter of the holes for bushings / bearings.

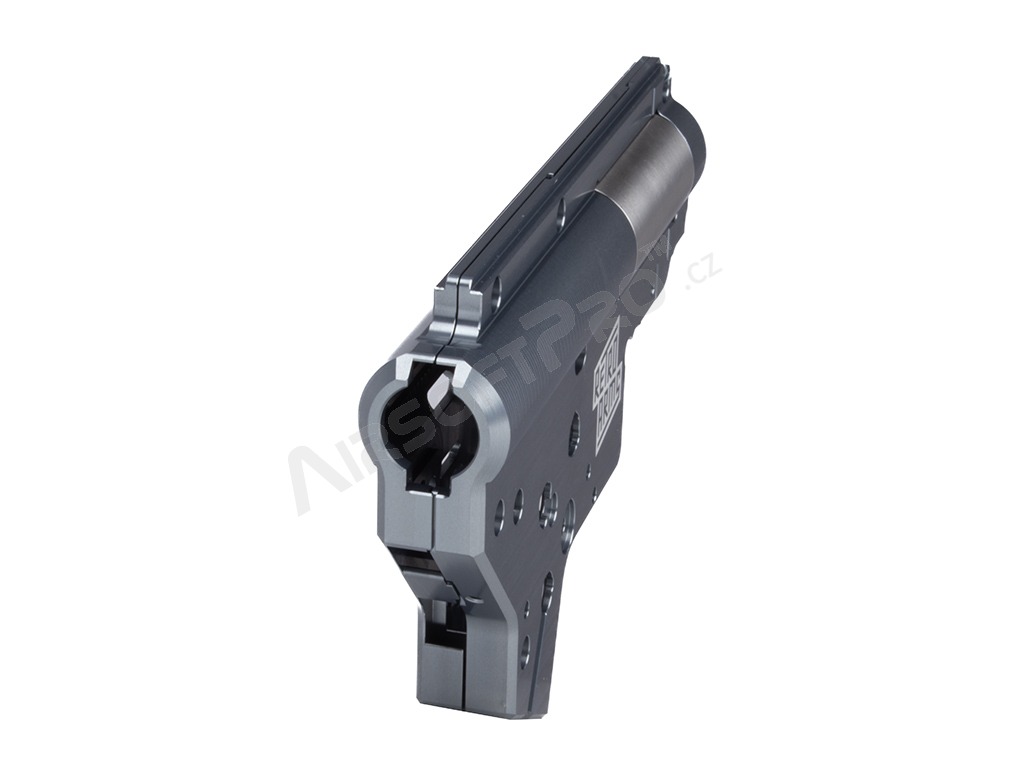

The gearbox is equipped with Quick Spring change (QSC) system, thanks to which you can remove the spring without the need of disassembling the gearbox. With this solution it is necessary to secure the spring guide with a screw, which is done by buffer tube screw as standard, or you can use QSC screw if securing with buffer tube screw is not possible / desired. If you leave the spring guide unsecured, the spring will twist with compression, misalign the spring guide and cause gearbox jam with damage to the piston, gears, motor and gearbox shell.

CNC gearbox is possible to install into airsoft replicas of Tokyo Marui standard and is possible to be fitted with components of Tokyo Marui standard. While installing the inner parts into the gearbox, and the gearbox into the gun, never use brute force. For tightening the screws use max moment 1.2 Nm, or the threads will be stripped. If you want to be certain that the screws won’t get loose, threadlock could be used.

Spring of any strength can be installed into the DSG gearbox, but springs of at least M160 rating are recommended to ensure right cycling of the gearbox.

Installation of the inner parts as well as installation of the shell into the gun can be tricky and requires professional knowledge, experience and skill. Because of plethora of different manufactures which are copying from each other and rounding the dimensions of components, there are no standards in airsoft (such as EN, ISO, etc.). This is why RetroArms gearbox shell can be plug-and-play in some replicas but struggle to install in others. RetroArms did their best to come as close as possible to TM original while improving the shell with little features, such as tongue for wires under pinion gear, little windows for easier gears height adjustment, set screws on the side of the shell for gearbox alignment etc.

Little features for QoL improvements

• All little springs (trigger, safety, AR latch, tappet plate) are always held in some kind of notch, mitigating their tendency to pop off, especially while disassembling
• Window for AoE check
• Bearing holes are smaller by .02 mm in diameter, to better secure the bearing in place. Holes are also equipped with ANTIROT pockets for glue/ANTIROT bushings. For easier bearings installation you can download, and 3D print RetroArms tool.
• Wire routes are enlarged
• Tongue for wires under pinion gear
• All threads are formed (threads are stronger)
• Halves of shell are centered by tabs around the gearbox
• Window to disengage AR latch
• Even more reinforced area around cylinder head

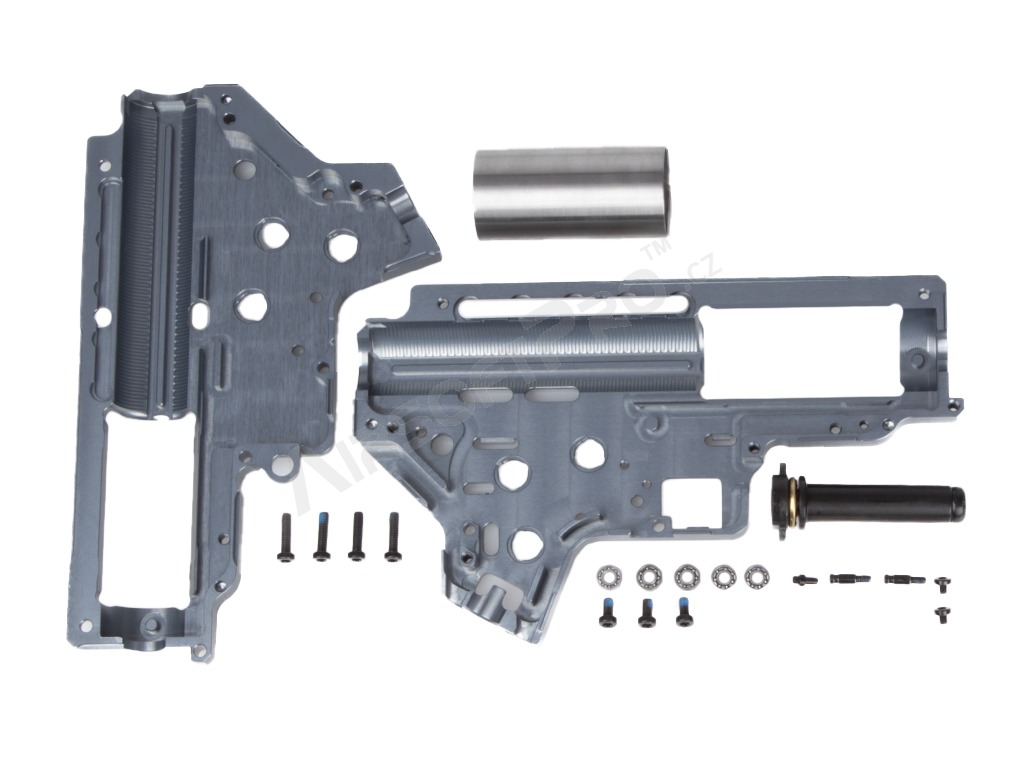

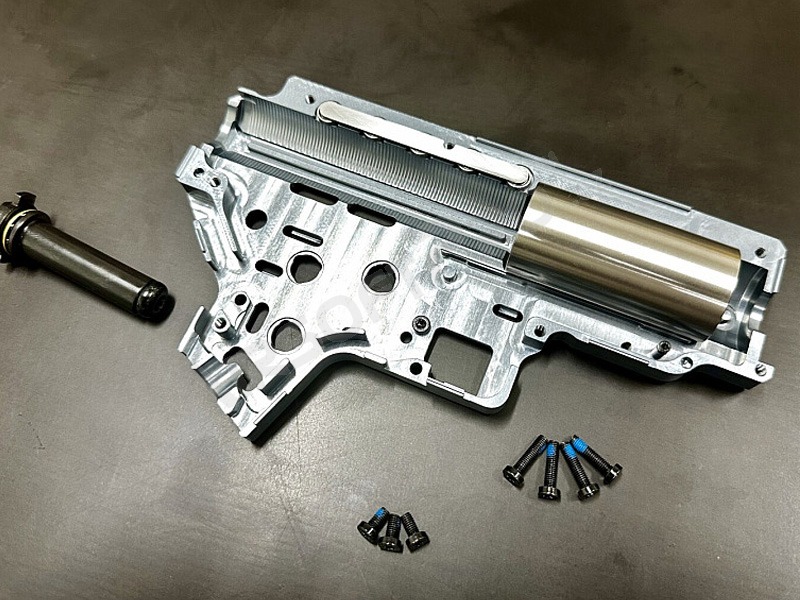

Package contains

• CNC gearbox shell
• QSC spring guide
• screws set
• DSG cylinder
• bearings
• bearing rail
