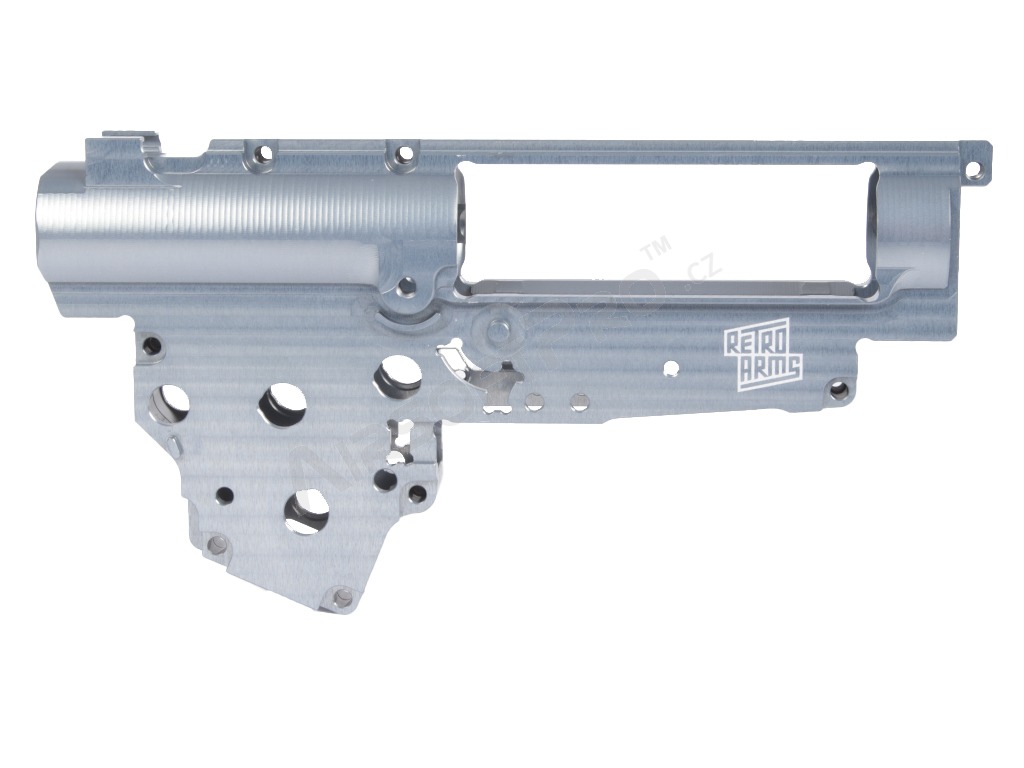

Cutie de viteze CNC V3 AK (8mm), QSC

CNC mechabox V3 proiectat pentru arme airsoft de tip AK și diverse modificări ale armelor AK, fabricat din cel mai puternic bloc duraluminiu aerospațial EN AW 7075 T651, care are o rezistență la tracțiune mai mare(590MPa) decât oțelul structural convențional (390MPa). Datorită materialului utilizat, mechabox are o durabilitate de câteva ori mai mare decât o mechabox convențională acoperită cu zinc. Mechabox este fabricat pe mașini-unelte CNC de precizie, direct în fabrica RetroArms. Numărul din paranteze (8mm) înseamnă diametrul orificiului pentru rulment.

• Reținerile arcului au o crestătură pentru a preveni căderea arcului brațului de alimentare și a apărătorii trăgaciului.
• Găurile pentru rulmenți au un diametru mai mic cu -0,02 mm (7,98 mm) pentru a împiedica rulmentul să se rotească după instalare, iar marginile anterioare sunt teșite pentru a facilita instalarea.
• Există o fereastră la roata motorului pentru a simplifica ajustarea presiunii motorului.
• Toate filetele sunt acum formate, acestea au o rezistență mai mare în comparație cu filetul decupat.
• Cele două jumătăți ale mechabox-ului sunt centrate de urechi și caneluri frezate.
• Marginile exterioare sunt șanfrenate mecanic.

Mechabox-ul are un arc QSC cu schimbare rapidă, care permite scoaterea arcului prin simpla rotire a unei chei Allen cu mandrina arcului, fără a fi necesară dezasamblarea mechabox-ului. Cu această soluție este necesar să fixați firul arcului cu un șurub, ceea ce se face cu un șurub QSC. În caz contrar, poate apărea o situație în care firul arcului rămâne blocat în arc. Acest lucru se datorează schimbării rapide a arcului, firul arcului nu este fixat în mechabox, ci poate fi scos prin rotirea cheii. Cealaltă opțiune este un fir de arc fix, care nu permite schimbarea rapidă a arcului, dar nu este nevoie să fixați firul de arc cu un șurub QSC.

Spațiul pentru contactele de declanșare a fost modificat pentru a permite instalarea și utilizarea contactelor de declanșare comune și a unităților de procesare de la producătorii disponibili în comerț, de exemplu Gate etc.

Mechabox-ul CNC V3 are un finisaj anodizat protector, deoarece proprietățile duraluminiului EN AW 7075 T651 îl fac practic neanodabil. Datorită durității și rezistenței sale ridicate, comparativ cu aluminiul anodizat în mod normal, anodizarea normală nu va pătrunde în acest material. Dacă acest duraluminiu nu este protejat printr-un tratament de suprafață, există un risc ridicat de coroziune a aluminiului (pete gri mari, uneori cu aspect mucegăit).

CNC mechabox poate fi instalat în arme airsoft în standardul Tokyo Marui. Acest lucru este valabil și pentru piesele interne. Nu utilizați niciodată forța brută la instalarea pieselor interne sau a mechabox-ului în sine. Când strângeți șuruburile, utilizați un cuplu de strângere maxim de 1Nm, altfel cheia se va roti în capul șurubului. Nu este necesar să strângeți șuruburile "la sânge", dacă doriți să fiți siguri că șuruburile nu se vor slăbi, utilizați adeziv pentru slăbirea filetelor sau vopsea.

Orice forță a arcului poate fi instalată în mechaboxul CNC, dar fiți conștienți de faptul că cu cât este mai puternic resortul, cu atât este mai mică durata de viață a mechaboxului.

Pachetul include

• CNC mechabox V3 AK (8mm) - QSC
• set de șuruburi
• Sârmă de arc QSC

!! Mechabox nu este compatibil cu capul de cilindru MAXX !!!

Instalarea pieselor interne în mechabox, precum și a mechabox-ului în armă necesită expertiză, experiență și îndemânare. Datorită numărului mare de producători diferiți de arme de airsoft, când fiecare producător "inventează" propriile dimensiuni și nu există standarde în airsoft, așa cum știm comun din ingineria mecanică, de exemplu ISO, etc., un tip de armă de la mai mulți producători poate fi complet diferit atât în ceea ce privește dimensiunea, cât și designul pieselor interne sau al mecanismului. Prin urmare, recomandăm producătorii de arme care listează Tokyo Marui compatibil unde nu ar trebui să existe probleme cu compatibilitatea CNC mechabox.

CNC gearbox V3 designed for airsoft replicas AK and various modifications of AK weapons. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Package includes: CNC Gearbox V3 AK (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V3 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Next to the motor gear is a window to simplify the setting of the motor pressure.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key. The second variant is a fixed spring guide, which does not allow quick replacement of the spring, but it is not necessary to secure the spring guide with a QSC screw.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V3 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes. There are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
