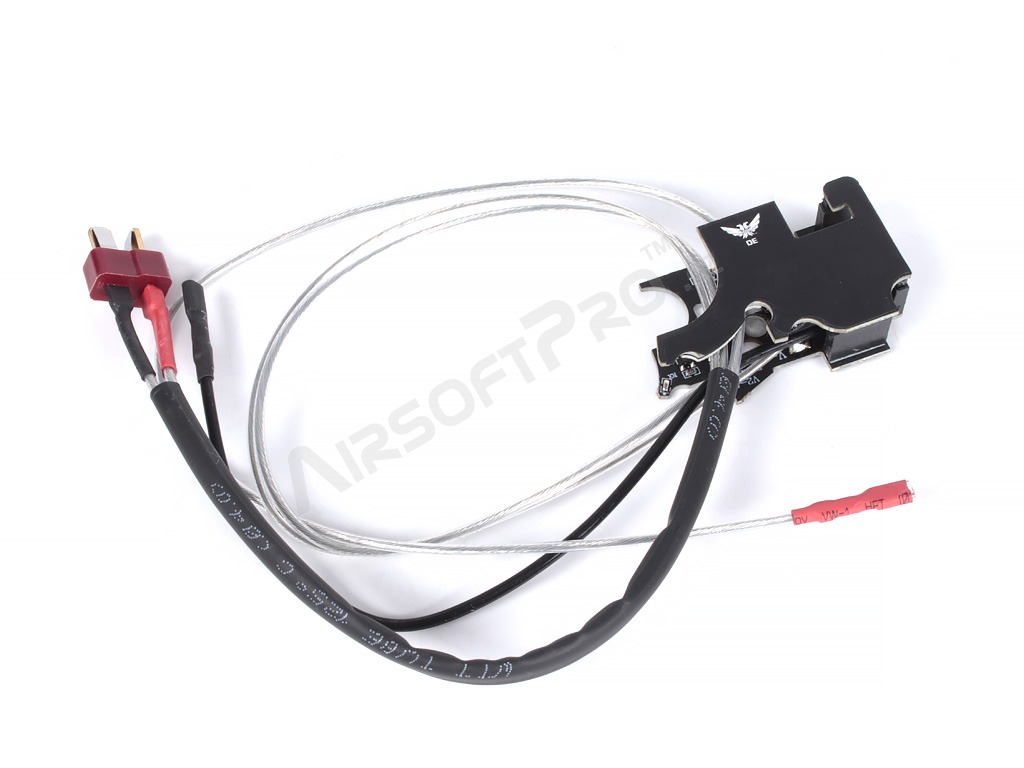

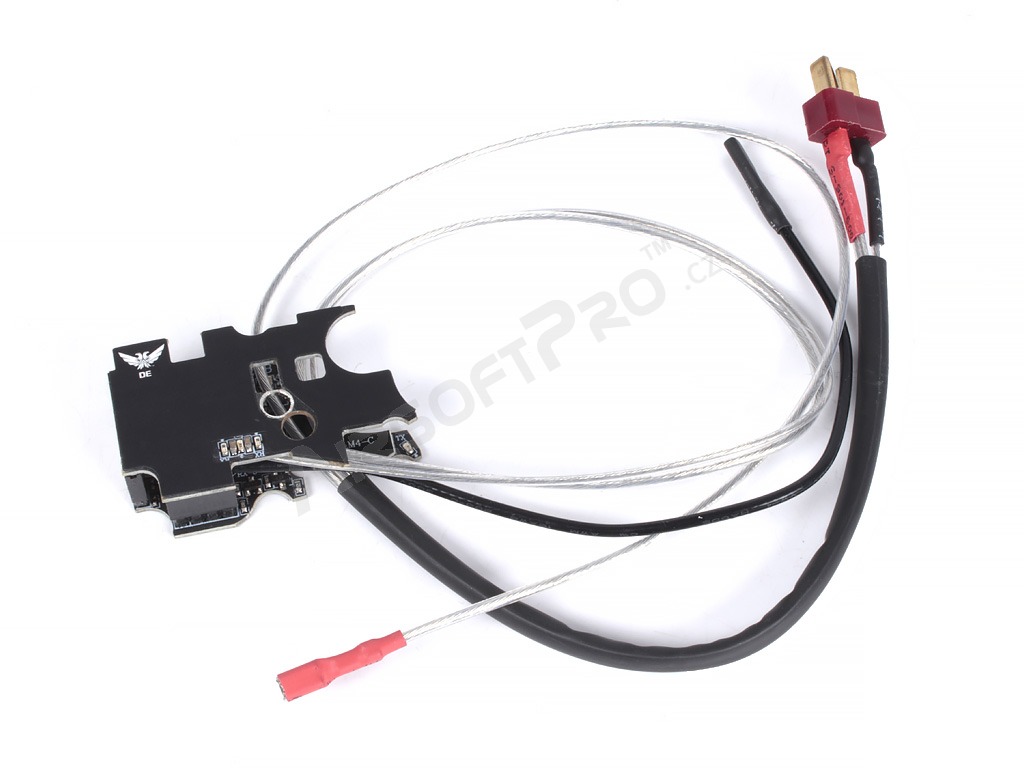

Unitate de declanșare electronică Falcon 3.0 ETU - cablare spate

FALCON este un declanșator cu procesor digital pentru airsoft (FALCON Digital Firing Control System 3.0). Acesta permite diferite moduri de tragere, reglarea sensibilității declanșatorului, preîncărcarea pistonului și include funcții de protecție pentru motor și baterie.

Modurile sunt setate prin intermediul declanșatorului, iar răspunsul este gestionat de vibrația motorului. Falcon este compatibil cu baterii de 11,1 V și 7,4 V și funcționează la tensiuni cuprinse între 6 V și 14 V. Dacă tensiunea este prea mică sau prea mare, sistemul va declanșa o alarmă și se va opri din funcționare. De asemenea, unitatea verifică starea mechabox-ului și a bateriei. În caz de stare non-standard, utilizatorul este informat prin vibrații. De asemenea, pentru a proteja sistemul electronic și a reduce consumul de energie electrică, este integrată o funcție de modul sleep, care se oprește după 1 oră de inactivitate. Pentru a-l utiliza din nou, este suficient să deconectați/conectați bateria după aceea.

Modurile principale (rezumat rapid al setărilor)

• MODUL 1 - 3 sau 6 focuri, modul AUG: setați comutatorul pe SAFE, apăsați și țineți trăgaciul timp de 3 secunde până când arma emite o vibrație. Eliberați trăgaciul și apăsați-l din nou. Arma ar trebui să emită o altă vibrație, indicând faptul că modul 1 este activat. o apăsare a trăgaciului va seta o rafală de 3 focuri. Apăsați trăgaciul de două ori pentru a seta o rafală de 6 focuri. Apăsați trăgaciul de trei ori pentru modul AUG. În modul AUG, o apăsare ușoară a trăgaciului va seta o rafală de 3 focuri, în timp ce o apăsare completă a trăgaciului va seta modul complet automat. Setați comutatorul pe AUTO și apăsați trăgaciul pentru a trage.
• MODUL 2 - Reglarea sensibilității declanșatorului (3 niveluri): Setați comutatorul pe SAFE și apăsați și țineți apăsat declanșatorul timp de 3 secunde. Eliberați trăgaciul după o vibrație. Apăsați declanșatorul de două ori pentru a intra în modul 2. Apăsați declanșatorul o dată pentru a activa modul de sensibilitate ridicată, două apăsări pentru a activa modul de sensibilitate medie și trei apăsări pentru a reveni la setările din fabrică. Setarea sensibilității se aplică ambelor moduri de fotografiere SEMI și AUTO.
• MODUL 3 - Modul de declanșare binar: Setați comutatorul în poziția SAFE, apoi apăsați și mențineți trăgaciul timp de 3 secunde. Eliberați trăgaciul după o vibrație a armei. Apăsați trăgaciul de trei ori. Setați comutatorul în poziția SEMI, apoi apăsați trăgaciul o dată. Pistolul va trage o dată când apăsați trăgaciul, iar următoarea lovitură va fi trasă după eliberarea trăgaciului. Pentru a anula modul binar, repetați pașii de mai sus.
• MODUL 4 - Preîncărcarea pistonului: Puneți comutatorul în poziția SAFE, apoi apăsați și țineți trăgaciul apăsat timp de 3 secunde. Eliberați trăgaciul după ce pistolul emite o vibrație. După ce apăsați trăgaciul de patru ori, pistolul ar trebui să emită 4 vibrații, indicând faptul că modul de preîncărcare a pistonului este activat. Pentru a anula modul de preîncărcare a pistonului, repetați pașii de mai sus. Repetați procedura de fiecare dată când parametrii sunt modificați (de exemplu, arc, motor sau tensiune) pentru a activa sistemul de preîncărcare a pistonului și a asigura funcționarea corectă.

Funcții de protecție

• Protecția motorului/cutiei de viteze: în cazul în care tensiunea este prea mare/anormală sau există un pericol, alimentarea este întreruptă automat pentru a proteja motorul și cutia de viteze - unitatea emite 2 vibrații.
• Protecția bateriei: FALCON este compatibil cu baterii Li-ion / Li-Po de 7,4 V și 11,1 V; tensiunea de funcționare este indicată de manual ca ~6-14 V. Dacă tensiunea este prea mică sau prea mare, alimentarea va fi deconectată și o alarmă va alerta utilizatorul. Tensiunea scăzută este indicată de 5 vibrații - încărcați bateria înainte de utilizarea ulterioară.
• Eroare de declanșare: semnale de vibrații continue
• Eroare de memorie: semnale de vibrații lente

Descrierea vibrațiilor (cod rapid)

• 1 vibrație = pornire / pornire
• 2 vibrație = eroare de sistem sau modul blocat (motor/cutie de viteze tăiată).
• 3 vibrație = tensiune prea mare.
• 5 vibrație = tensiune scăzută (reîncărcați bateria).
• vibrație lentă = eroare de declanșare.
• vibrație continuă = eroare de memorie.

FALCON is a digital firing control unit for airsoft (FALCON Digital Firing Control System 3.0). It allows for various firing modes, trigger sensitivity settings, pre-cocking, and includes protective functions for the motor and battery.

The modes are set using the trigger and the response is indicated by motor vibrations. Falcon is compatible with 11.1 V and 7.4 V batteries and operates at voltages between 6 V and 14 V. If the voltage is too low or too high, the system will sound an alarm and stop working. The unit also monitors the condition of the gearbox and battery. In the event of a non-standard condition, the user is informed by vibration. A sleep mode function is also integrated to protect the electronics and reduce power consumption, turning off after 1 hour of inactivity. To reuse, simply disconnect/connect the battery.

Main modes (quick summary of settings)

• MODE 1 – 3 or 6 rounds burst, AUG mode: Set the selector to SAFE, press the trigger and hold it for 3 seconds until the weapon emits a single vibration. Release the trigger and press it again. The weapon should vibrate again, indicating that Mode 1 is activated. Press the trigger once to set a 3-round burst. Press the trigger twice to set a 6-round burst. Press the trigger three times for AUG mode. In AUG mode, a light press of the trigger sets a 3-round burst, while a full press of the trigger sets fully automatic mode. Set the selector to AUTO and press the trigger to fire.
• MODE 2 – trigger sensitivity setting (3 levels): Set the selector to SAFE and press and hold the trigger for 3 seconds. Release the trigger after one vibration. Press the trigger twice to enter mode 2. Press the trigger once to activate high sensitivity mode, twice for medium sensitivity mode, and three times to return to factory settings. The sensitivity setting applies to both firing modes: SEMI and AUTO.
• MODE 3 – Binary Trigger Mode: Set the selector to the SAFE position, then press and hold the trigger for 3 seconds. Release the trigger after one vibration of the weapon. Press the trigger three times. Set the selector to the SEMI position, then press the trigger once. The weapon will fire once when you press the trigger, and the next shot will be fired when you release the trigger. To cancel binary mode, repeat the above steps.
• MODE 4 – Pre-cocking: Set the selector to the SAFE position, then press and hold the trigger for 3 seconds. Release the trigger after the gun vibrates once. After pressing the trigger four times, the weapon should vibrate four times, indicating that the pre-cocking mode is activated. To cancel pre-cocking mode, repeat the steps above. Each time the parameters (e.g., spring, motor, or voltage) are changed, the procedure must be repeated to activate the pre-cocking system and ensure its proper functioning.

Protective functions

• Motor/gearbox protection: If the voltage is too high/abnormal or there is a danger, the power supply is automatically interrupted to protect the motor and gears — the unit emits 2 vibrations.
• Battery protection: FALCON is compatible with 7.4 V and 11.1 V Li-ion/Li-Po batteries; the operating voltage is specified in the manual as ~6–14 V. If the voltage is too low or too high, the power supply is disconnected and the user is alerted by an alarm. Low voltage is indicated by 5 vibrations — charge the battery before further use.
• Trigger error: continuous vibration signals
• Memory error: slow vibration signals

Vibration description (quick code)

• 1 vibration = power on
• 2 vibrations = system error or stuck module (motor/gearbox cut).
• 3 vibrations = voltage too high.
• 5 vibrations = low voltage (recharge battery).
• Slow vibrations = trigger error.
• Continuous vibrations = memory error.
